在PCB设计中，接地系统的设计是影响电路性能的关键因素之一。单点接地和多点接地是两种常见的接地策略，分别适用于不同的场景。作为一家专业PCB设计公司，宏力捷电子结合多年经验，为您解析两者的核心区别及设计要点，帮助您更好地理解如何选择适合的接地方案。
一、单点接地与多点接地的定义

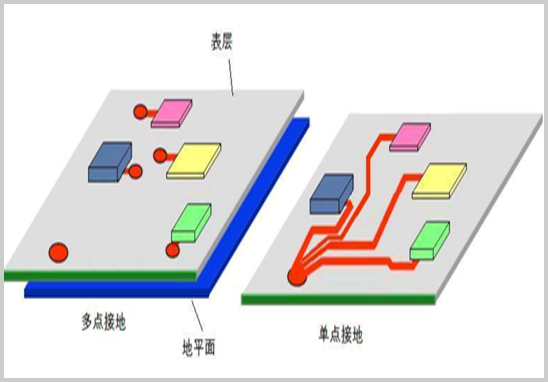

1. 单点接地
单点接地是指将电路中所有需要接地的部分连接到同一个物理参考点（如电源地或安全接地点）。这种设计常见于低频电路（<1MHz），例如模拟电路或小功率系统。其核心优势是避免地环路干扰，简化地线结构。
典型应用场景：
- 低频模拟电路（如传感器信号处理）；
- 混合信号板中的模拟地与数字地隔离后单点连接。
2. 多点接地
多点接地则是将接地点就近连接到最近的接地平面（如大面积铺铜或多层板的地层），适用于高频电路（>10MHz）。其目标是缩短接地路径，降低高频信号因长地线产生的阻抗和电磁干扰（EMI）。
典型应用场景：
- 高速数字电路（如CPU、DDR内存）；
- 射频（RF）电路和微波系统。

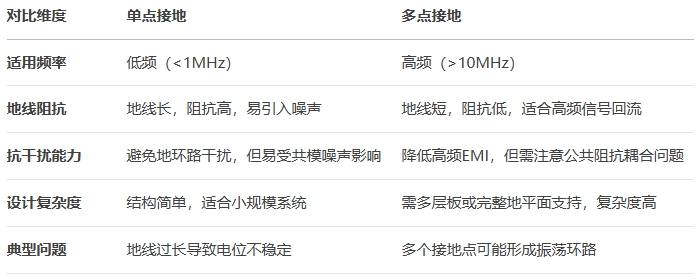

二、核心区别与优劣势对比
三、混合接地：低频与高频的折中方案
对于工作频率在1MHz~10MHz之间的电路，混合接地是更灵活的选择。其原理是：
- 低频时：通过电容或磁珠实现单点接地，阻断高频噪声；
- 高频时：利用低阻抗接地平面实现多点连接，降低回路阻抗。
设计技巧：
- 在模拟与数字地之间使用0Ω电阻或磁珠单点连接，避免大面积直接相连引发干扰；
- 确保分割的地平面之间通过桥接走线，避免信号跨分割区域导致回流路径断裂。
四、PCB接地设计的4大实战要点
1. 分离数字地与模拟地
数字信号的高频噪声容易干扰模拟电路。建议通过分区布局（不分割地平面）或单点连接实现隔离。
2. 优化地平面完整性
- 避免在接地层开槽或密集过孔，防止回流路径受阻；
- 多层板设计中，地平面应紧邻信号层以减少环路面积。
3. 控制地线长度与宽度
- 高频电路的地线长度应小于信号波长的1/20；
- 地线宽度需≥3mm，以降低阻抗和温升。
4. 处理混合信号系统
- 若需分割地平面，优先采用“模拟-数字分区”而非物理分割；
- 使用0Ω电阻或磁珠连接不同区域，平衡噪声抑制与信号完整性。
五、为什么选择宏力捷电子？
作为专业的PCB设计服务商，宏力捷电子在复杂接地系统设计中具备以下优势：
- 经验丰富：成功交付多层板、盲埋孔及BGA封装项目，擅长处理高频/混合信号布局；
- 全流程服务：从原理图导入、布局布线到BOM表生成、供应商对接，全程无忧；
- EMC优化：通过接地策略优化，显著降低噪声和EMI风险，提升产品可靠性。
结语
单点接地与多点接地的选择需综合考虑信号频率、噪声敏感度及电路复杂度。对于高频、高密度PCB设计，建议优先采用多层板结构并搭配完整地平面。若您需要专业的PCB设计支持，欢迎联系宏力捷电子，我们将为您提供定制化解决方案！
