作为电子产品的“骨架”与“神经系统”，印刷电路板（PCB）是连接电子元器件的核心载体，其类型与性能直接影响电子设备的可靠性、功能密度及使用寿命。深圳宏力捷电子深耕PCBA代工代料领域20余年，结合行业技术趋势与客户需求，为您全面解析PCB的主要类型及其应用场景。
一、PCB的五大核心类型

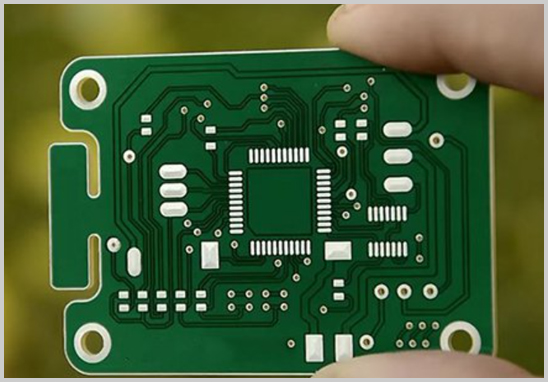

1. 刚性板（PCB）
刚性板是应用最广泛的PCB类型，采用玻璃纤维环氧树脂（FR-4）等硬质基材制成，机械强度高、成本低。根据层数可分为：
- 单面板：仅一面有导电线路，适用于?？仄?、简单家电等低复杂度产品。
- 双面板：两面布线并通过过孔连接，常见于工控设备、计算机周边产品。
- 多层板（4层及以上）：通过层压技术实现高密度布线，用于智能手机、服务器主板等高性能设备。例如，AI服务器主板通常采用18层以上高层板以支持高速信号传输。
应用场景：消费电子、工业控制、计算机硬件。
2. 柔性板（FPC）
柔性板采用聚酰亚胺（PI）或液晶聚合物（LCP）等可弯曲材料，具有轻薄、耐折叠的特点。
- LCP材料：高频性能优异，适配5G手机天线、折叠屏手机铰链连接。
- MPI材料：性价比高，用于中低频通信模组和汽车传感器。
应用场景：智能手机内部排线、可穿戴设备、新能源汽车电池管理系统（FPC替代传统线束，用量达70片/车）。
3. HDI板（高密度互连板）
HDI板通过微孔技术（孔径≤0.15mm）实现线路高密度化，分为1-3阶、Anylayer（任意层互联）和类载板（SLP）。
- Anylayer HDI：体积比普通HDI减少40%，用于高端手机主板。
- SLP类载板：线宽/间距≤30μm，接近IC载板工艺，适配iPhone等超薄设备。
应用场景：智能手机、平板电脑、无人机控制模块。
4. IC载板
作为芯片封装的载体，IC载板需具备高导热性和信号完整性，主要分为：
- BT载板：用于内存芯片、手机处理器，性价比高。
- ABF载板：适配CPU、GPU等高性能芯片，支撑AI服务器和显卡需求爆发。
应用场景：半导体封装、高性能计算芯片。
5. 特殊功能PCB
- 高频板：采用Rogers或聚四氟乙烯（Teflon）材料，介电损耗低，用于5G基站和雷达系统。
- 金属基板（如铝基板）：散热性能优异，适配LED照明、新能源汽车电机控制器。
- 陶瓷基板：耐高温、高导热，用于大功率半导体和航空航天设备。
二、典型行业应用场景
1. 消费电子
- 需求：轻薄化、高集成度。
- 方案：HDI板（手机主板）、柔性板（折叠屏铰链）、SLP类载板（智能手表）。
2. 汽车电子
- 需求：耐振动、耐高温、高可靠性。
- 方案：高Tg材料多层板（ECU控制单元）、厚铜板（电源?？椋⑷嵝园澹ǖ绯丶嗖釬PC）。
3. 医疗设备
- 需求：信号精度高、抗干扰性强。
- 方案：高精度多层板（CT扫描仪）、镀金工艺板（心脏起搏器）。
4. 通信与AI服务器
- 需求：高速信号传输、散热性能。
- 方案：高频板（5G基站）、高层板（AI服务器背板）、ABF载板（GPU封装）。
三、行业趋势与宏力捷优势
随着5G、AI和新能源汽车的快速发展，PCB技术持续向高密度、高频高速、高可靠性演进。例如，AI服务器PCB市场规模预计从2023年的3.8亿美元增长至2025年的40.6亿美元，而车载FPC需求因新能源汽车渗透率超50%迎来爆发。
宏力捷电子凭借20余年经验，提供从PCB设计→制造→贴片→测试的全流程服务：
- 多类型适配：支持刚性板、柔性板、HDI板等全品类生产。
- 高精度工艺：最小线宽/间距30μm，满足Anylayer HDI及SLP需求。
- 行业定制化：针对汽车、医疗等领域提供耐高温、抗腐蚀专项解决方案。
立即咨询宏力捷电子，获取PCB/PCBA一站式服务方案！
